제품 상세 정보:
|
| 모델 번호: | CD200D | 전원은 요구했습니다: | 12VDC, 3.5AMP 24VDC, 2AMP |
|---|---|---|---|
| 최대. 전압 출력: | 40Kv | 스파크 기간: | 300-600 마이크로초 |
| 제조업자: | 알트로닉 | 부문 번호: | 791 090-12 |
| 내부 코드: | 4528933 | 설명: | 점화 제어 장치 |
| 운송 패키지: | 맞춤형 | 사양: | CD200D |
| 상표: | 알트로닉 | 원산지: | 미국 |
| 공급 능력: | 150개/년 | 일: | 조정되세요 |
| 기능: | 자동 제어 | 인증: | ISO: 9001, CE |
| 조건: | 새로운 | 맞춤형: | 사용자 정의되지 않습니다 |
| 실린더의 번호: | 1, 12, 16 | 사용자 정의: | 가능 | 맞춤형 요청 |

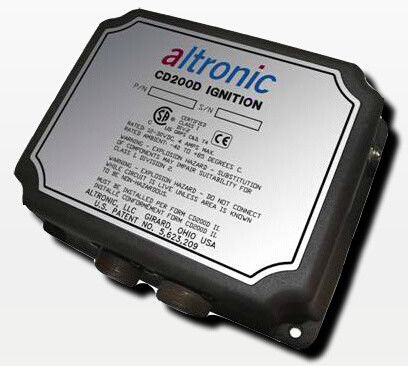

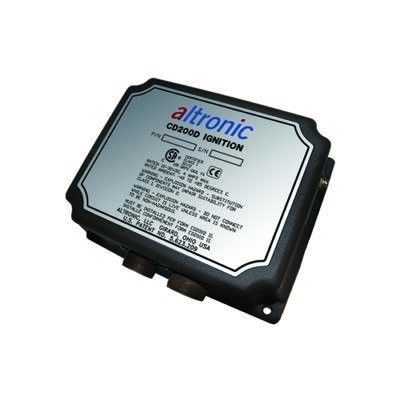

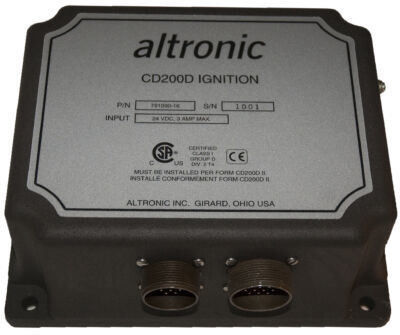

The Altronic CD200D general purpose microprocessor ignition system with high energy capacitor discharge technology for gas reciprocating industrial engines provides maximum engine performance and extends spark plug life by 3-5 times over induction ignition systems8, 12 또는 16 실린더의 정지 산업 가스 엔진에 적합, 시리즈 90 발화 시스템은 표준 (무 보호) 및 보호 (폭발 방지) 버전으로 제공됩니다.공급 전압은 12 ~ 24 볼트 DC발화 시스템은 움직이는 부품이 없으며 정기적인 유지 관리가 필요하지 않습니다.
알트로닉 CD200D 발화 시스템과 CD200의 주요 차이점은 시스템이 자기 및 홀 센서와 함께 작동한다는 것입니다.CD200D 발화 단위는 강철 디스크 또는 플라이휠의 구멍이나 치아를 통과하는 동안 자기 픽업 신호를 처리하기 위해 마이크로 프로세서 기술을 사용합니다.홀 센서가 사용되면 디스크에 장착된 디스크 또는 트리거 자석이 필요합니다.이것은 캠 샤프트 위치와 엔진 사이클에 대한 정확하고 조율 된 발화 시기의 형성을 보장.
WindowsTM 기반의 사용자 프로그램은 CD200D의 모든 기능에 액세스 할 수 있습니다.자동 발화 각도 조절 (부하 셀의 RPM 또는 아날로그 신호의 함수로서)이 특징을 사용하여 운영자는 특정 운영 조건에 특정 기능을 구현 할 수 있습니다.이 프로그램은 또한 점화 시스템의 1차 및 2차 회로의 상태에 대한 화면에 진단 메시지를 표시운영자는 발화 장치의 LED를 깜빡임으로 동일한 진단 작업을 수행 할 수 있습니다.MODBUS-RTU 프로토콜을 사용하는 원격 모니터링 및 데이터 통신은 또한 발화 시스템의 표준 기능입니다..
- 8, 12 및 16 실린더 엔진에 대한 일반용 마이크로프로세서 발화 시스템
- 정지 산업용 가스 펌프 엔진에 대한 저렴한 발화 시스템;
- 높은 불꽃 에너지를 가진 콘덴시터 발화 시스템;
- 전체 엔진 속도와 부하 범위에서 높은 점화 타이밍 정확성;
- 특정 응용 프로그램에 대한 올바른 매개 변수 세트를 선택하기 위해 프로그래밍 가능한 구성:
엔진 회전량에 따라 발동 앞면 각도
불꽃 에너지 선택
실린더의 점화 시기를 개별적으로 설정합니다.
엔진 회전 속도를 초과할 때 보호 중지 장치 설치
- 움직이는 부품이 없고, 유지보수가 필요 없습니다.
- 복잡한 내부 및 외부 회로에 대한 내장 진단
- 파라미터 구성 및 모니터링을 위한 WindowsTM 기반 사용자 프로그램
- 모니터링과 데이터 전송을 위한 Modbus RTU
- 보호 클래스 I 클래스, 디비전 2, 그룹 C 및 D, T4 모든 보호 된 발화 시스템 구성 요소를 사용하는 경우
- 특허 기술 미국 특허 5번623,209;
- 공급 전압 12 - 24 볼트 DC.
이름 | 무인 공연 | 에크리니рованное исполнение |
켜기 단위 CD200D, 8 출구 | 791090-8 | 791090-8 |
켜기 장치 CD200D, 12 출구 | 791090-12 | 791090-12 |
켜기 장치 CD200D, 16 출구 | 791090-16 | 791090-16 |
출입력 (*MPU) 출입자 | 793106-4 (80") 793105-4 (80") | 793104-1 793103-1 |
출퇴근 (791090-8) 출퇴근 (791090-12) 출퇴근 (791090-16) | 793012-8 (180") 793012-12 (180") 793012-16 (180") | 793015-8 (180"), 793023-8 (90°) |
마그네트 센서 | 791015-1 (3/4"-16 x 1.9") | 691118-1 (5/8"-18 x 1.75") |
자기 센서 케이블 | 입구로 들어갑니다. | 593048 (180°) * |
닷치크 홀라 | 791050-1 (5/8"-18 x 1.75") | 791050-1 (5/8"-18 x 1.75") |
홀 센서 케이블 | 입구로 들어갑니다. | 593052 (180°) * |
켜기 카트 | 501061파란색 591010빨간색 591040검은색 | 501061-S 스크린 501061-S 스크린된** 591010-S 스크린화된** 591007 통합 591011A 통합 591011B 통합 591011C 통합 |
진안 구호우 그린 파워 장비 회사 (JNGH)진안 디젤 엔진 컴퍼니의 첨단 기술 판매 & 서비스 회사입니다. 2010 년에 설립 된 JNGH는 190 시리즈 엔진의 판매 및 사후 판매에 대한 완전한 시스템을 형성했습니다.12V190.16V190)
주요 활동:
초기 단계: 디젤 발전소, 천연가스 발전소, 석탄 가스 발전소 및 바이오 가스 발전소를 포함한 엔진 발전소의 컨설팅, 지정, 공급 및 조립.
중간 단계: 진안 디젤 엔진에 대한 예비 부품 공급 (Jichai/chidong 브랜드). JNGH는 두 개의 창고를 보유하고 있습니다. 하나는 진안에 있으며 북부 및 남부 국내 시장에 공급합니다.그리고 다른 하나는 신장 지방에 있습니다., 서부 시장에 공급하여 재부품을 신속하게 공급하고 품질을 보장합니다.
JNGH는 또한 엔진 수리 및 유지 보수 서비스를 제공합니다. 경험 많은 엔지니어와 전문 기술 덕분에 문제를 쉽게 해결할 수 있습니다. 중국, 가나, 카자흐스탄,베트남과 미얀마는 JNGH의 경험으로부터 혜택을 받는 유일한 나라는 아닙니다..
후기 단계: 수리 및 유지보수 서비스를 제공합니다.
JNGH는 에너지 프로젝트, 통합 OEM 및 예비 부품 공급, 엔진 수리 및 유지 보수 서비스 및 발전소 투자에 대한 컨설팅 및 설계 서비스를 제공합니다.JCHN은 또한 완전한 연료 가스 활용 시스템에 대한 통합 EPC 솔루션과 턴키 프로젝트를 제공할 수 있습니다.2010년에 설립된 하이테크 회사로 190시리즈 엔진 (6L190, 8V190, 12V190, 16V190) 을 전문으로 생산하고 있습니다.
| 아니 | 설명 | QTY |
| 1 | O 봉인 고리 118*2.65 부품 번호 GB3452.12009-12-230 JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T 오118*265 | 200 |
| 2 | 스ikulu M4*6 JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T의 부분 번호 GB67. M4*6 | 50 |
| 3 | 볼트 M10*60 부품 번호 5783.JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T. 2009-12-230 M10*60 | 50 |
| 4 | O 봉인 고리 56*3.55 부품 번호 GB3452.12009-12-230 JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T 오56 x 355 | 200 |
| 5 | O SEAL 링 85X355:지하이 가스 엔진 H16V190ZLT2-2/(1200GF9-T의 부분 번호 GB3452.1. 2009-12-230 오85X355 | 200 |
| 6 | 볼트 M12*35 JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T의 부품 번호 5783. M12*35 | 100 |
| 7 | 볼트 M10*95-8.8 부문 번호 GB899.의 JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T. 2009-12-230 M10*95-8.8 | 50 |
| 8 | O 봉인 고리 100*3.55 부문 345212009-12-230 JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T 오100 x 355 | 400 |
| 9 | 연결 수갑 부분 601번01,092009-12-230 JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T | 100 |
| 10 | 밸브 가이드: 부품 601번03.10JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T의.03A.. | 200 |
| 11 | 로커 브리지: 제1부601.03.30.01. of JICHAI GAS ENGINE H16V190ZLT2-2/(1200GF9-T). 2009-12-230 포함합니다.601.03.30.02;601.03.30.01;601.03.30.04;60103.30.04) | 16 |
| 12 | 스루프 캡 조정:부문 번호601.03.30.022009-12-230 JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T | 100 |
| 13 | 볼트 M10*35: JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T의 부분 번호 GB5783. M10*35 | 50 |
| 14 | 견과류 M14*1 JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T의 부분 번호 GB6173. M14*1 | 100 |
| 15 | 나트 M12 제이차이 가스 엔진 H16V190ZLT2-2/(1200GF9-T의 부분 번호 GB6170. M12 | 100 |
| 16 | 세탁기 부품 601번03.212009-12-230 JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T | 200 |
| 17 | O SEAL RING: 파트 번호.601.03JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T의.23 오 | 500 |
| 18 | 제1부601.03JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T의.12 | 200 |
| 19 | 부문 번호601.03JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T의.24 | 100 |
| 20 | 견과류 부품 번호 Z12V09JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T의.45A. | 200 |
| 21 | 오 링 37.5*3.55 부품 번호: GB3452.1 JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T. 2009-12-232 오37.5*355 | 200 |
| 22 | CNNETING ROD BODY AND CAP: 부분 60105.10-GJ 190SERIES 디젤 엔진 H16V190ZLT2-2. 0 | 18 |
| 23 | 롤러테이프 하단 엠블리: 부품 번호: 601.06.30 JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T) | 10 |
| 24 | 피스톤 핀 부품 번호601.05.06 JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T) | 20 |
| 25 | 피스톤 부품 3412T05.10 JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T) | 20 |
| 26 | 후방 크랭크 샤프트, 왼쪽:부품 번호: 6016CT.06.20.02JICHAI 가스 엔진 H16V190ZLT2-2/ ((1200GF9-T) | 2 |
| 27 | 후방 크랭크 샤프트, 왼쪽:부품 번호: 6016CT.06.10.02JICHAI 가스 엔진 H16V190ZLT2-2/ ((1200GF9-T) | 2 |
| 28 | 캄샤프 껍질:부문 번호.601.01.342009-12-230 JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T | 36 |
| 29 | 밀기 막대기 부합: 부품 번호: 601.06JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T의.40A. 2009-12-232 | 160 |
| 30 | 나트 M16 부품 번호: JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T의 GB6170. 2009-12-232 M16 | 50 |
| 31 | 볼트 M16*60 부품 번호: JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T의 GB5783. M16*60 | 50 |
| 32 | 열 절연 코팅부문 6016H09.80JICHAI 가스 엔진 H16V190ZLT2-2/ ((1200GF9-T).2009-12-230 | 10 |
| 33 | 열 절연 코팅부문 6016H09.70JICHAI 가스 엔진 H16V190ZLT2-2/ ((1200GF9-T).2009-12-230 | 20 |
| 34 | 열 절연 코팅부문 6016H09.10JICHAI 가스 엔진 H16V190ZLT2-2/ ((1200GF9-T).2009-12-230 | 20 |
| 35 | 열 절연 코팅: 부분 번호 6016CT.09.30JICHAI 가스 엔진 H16V190ZLT2-2/ ((1200GF9-T).2009-12-230 | 12 |
| 36 | 열 절연 코팅: 부분 번호 6016CT.09.40JICHAI 가스 엔진 H16V190ZLT2-2/ ((1200GF9-T).2009-12-230 | 12 |
| 37 | 열 절연 코팅부문 6016H09.100JICHAI 가스 엔진 H16V190ZLT2-2/ ((1200GF9-T).2009-12-230 | 20 |
| 38 | 열 절연 코팅부문 6016H09.90JICHAI 가스 엔진 H16V190ZLT2-2/ ((1200GF9-T).2009-12-230 | 15 |
| 39 | 우측 굽는 배기 파이프 부분 번호 6016CT09.02JICHAI 가스 엔진 H16V190ZLT2-2/ ((1200GF9-T).2009-12-230 | 5 |
| 40 | 볼트 부품 번호6016.09.02지하이 가스 엔진 H16V190ZLT2-2/(1200GF9-T | 50 |
| 41 | NUT:부문 번호3012.09JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T의.03 | 50 |
| 42 | 배기 파이프: 부분 번호 6016.09.06JICHAI 가스 엔진 H16V190ZLT2-2/ ((1200GF9-T).2009-12-230 | 15 |
| 43 | 배기 파이프: 부분 번호 6016.09.12JICHAI 가스 엔진 H16V190ZLT2-2/ ((1200GF9-T).2009-12-230 | 15 |
| 44 | 부문 번호3012.09JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T의.06 | 200 |
| 45 | NUT:부문 번호601.09JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T의.11 | 200 |
| 46 | 플랜지 공 밸브 부품 번호 1512Z14.1002009-12-230 JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T | 2 |
| 47 | O 밀폐 고리 109*5.3: 부분 번호: JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T의 GB3452.1 오109 x 53 | 100 |
| 48 | 스ikulu 17:JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T의 부품 번호 Q/JC14012. 17 | 30 |
| 49 | 세척기 M22:지하이 가스 엔진 H16V190ZLT2-2/(1200GF9-T의 부분 번호 Q/JC14033. M22 | 50 |
| 50 | 스루프 플러그 M22*1.5 JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T의 부분 번호 Q/JC14007. M22*15 | 30 |
| 51 | 볼트 M12*55. JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T의 부품 번호 GB5782. 2009-12-230 M12*55 | 50 |
| 52 | 볼트 M12*30. JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T의 부품 번호 GB5783. M12*30 | 100 |
| 53 | O 제이차이 가스 엔진 H16V190ZLT2-2/(1200GF9-T의 밀폐 고리 30*3.1 부분 번호 Q/JC12003. 오30 x 31 | 100 |
| 54 | 제601부품20.19 JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T).. 2009-12-230 | 100 |
| 55 | 오일쿨러 조립: 부품 번호 6016.21.00 JICHAI 가스 엔진 H16V190ZLT2-2 | 1 |
| 56 | 스파크 플러그 가스켓: 부품 제601T90.20JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T의.02 | 150 |
| 57 | 점화 플러그 캡: 부품 번호 3412T.90.032009-12-230 JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T | 200 |
| 58 | O 밀봉 반지 38.7*3.55: 부분 번호3452JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T의.1 오38.7*355 | 50 |
| 59 | O 봉인 고리 25*2.65:부문 번호3452JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T의.1 오25 x 265 | 50 |
| 60 | 오 링 부분 번호601.21.05JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T. 2009-12-230 오 | 100 |
| 61 | 오일 파이프 소집합: 제1부6016.32.50.102009-12-230 JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T | 6 |
| 62 | 오일 파이프 소집합: 제1부6016.32.40.102009-12-230 JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T | 6 |
| 63 | 오일 파이프 소집합: 제1부6016.32.40.202009-12-230 JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T | 12 |
| 64 | 터보차저 조립 장치: 부분 번호: 6016CT26.10X (왼쪽) 부분 번호: 6016CT.26Y.10X (오른쪽) JI CHAI H16V190ZLT2-2 | 1 |
| 65 | 캄 샤프트 껍질을 해체하기 위한 특수 도구 | 1 |
| 66 | 물 덮개 가스켓은 6016CT 부품 번호입니다.27.00 6016CT27.00 | 30 |
| 67 | 턴너브 워터 커버 가스터 인터쿨러 조립 부품 6016CT.27.00 6016CT27.00 | 30 |
| 68 | 아웃 푸트 허니: 부분 번호 6016CT.90JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T) 의.50. 2009-12-230, | 6 |
| 69 | SLEEVE: JICHAI GAS ENGINE H16V190ZLT2-2/(1200GF9-T) 의 부분 번호 6016CT.13K.17. 2009-12-230, . | 6 |
| 70 | 가스 제어 밸브: JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T의 부품 번호 1512Z.13K.02. 2009-12-230, | 1 |
| 71 | SLEVE II: JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T) 의 부분 번호 1512T1.13K.08. 2009-12-230, | 12 |
| 72 | 디지털 제어 밸브: JICHAI 가스 엔진 H16V190ZLT2-2/(1200GF9-T의 부품 번호 3412T.13K.03. 2009-12-230, | 1 |
| 73 | LUB.PRESSURE INSTRUMENT: 6016CT2에 대한 부품 번호 25PG-150 ((1/8-27NPTM)32.90 JICHAI 가스 엔진 H16V190ZLT2-2/ ((1200GF9-T) 2009-12-230, 2.5m의 라인, | 6 |
| 74 | 속도 기기 및 센서: 6016CT2에 대한 ATHS-30-12 부문 번호32.90 JICHAI 가스 엔진 H16V190ZLT2-2/ ((1200GF9-T) 2009-12-230, 2.5m의 라인, | 6 |
| 75 | EXH.TEMP.THERMOCOUPLE: 6016CT2에 대한 부분 번호 MGR-132.90 JICHAI 가스 엔진 H16V190ZLT2-2/ ((1200GF9-T) 2009-12-230, M24X1.5 ((5.5m의 라인), | 18 |
| 76 | 압력전달기 1MPA: 부분 번호 MBS1900 6016CT2에 1Mpa32JICHAI 가스 엔진 H16V190ZLT2-2/ ((1200GF9-T) 의.90. 2009-12-230, M10X1 ((2.5m의 라인), | 10 |
| 가스 세트의 주요 사양 | |||||||
| 발전기 모델 | 엔진 모델 | 등급 전력 ((KW/KVA) | 정압 (V) | 정형 주파수 (HZ) | 전체 차원 L*B*H ((mm) | 순중량 ((kg) | 연료 |
| 400GF-MK1 | 12V190ZLM-2 | 400/500 | 400/230 | 50 | 5120*2040*2678 | 12000 | 석탄 가스 |
| 500GF-TK | G12V190ZLT-2 | 500/625 | 400/230 | 50 | 5120*2040*2678 | 12000 | 천연가스 |
| 500GF-MK1 | 12V190ZLM | 500/625 | 400/230 | 50 | 5120*2040*2678 | 12000 | 석탄 가스 |
| 500GF-MK2 | 12V190ZLM-2 | 500/625 | 400/230 | 50 | 5120*2040*2678 | 12000 | 석탄 가스 |
| 500GF-LK | G12V190ZL-2 | 500/625 | 400/230 | 50 | 5120*2040*2678 | 12000 | 정유소 가스 |
| 700GF-TK | G12V190ZLT | 700/875 | 400/230 | 50 | 5120*2040*2678 | 12000 | 천연가스 |
| 가스 엔진의 주요 사양 | |||||||
| 모델 | 등급 전력 (KW) | 가속도 (r/min) | 압축 비율 | 실린더의 번호 및 배치 | 전체 차원 L*B*H ((mm) | 순중량 ((kg) | 연료 |
| 12V190ZLM-2 | 450 | 1000 | 10:01 | 12,60- 그래요 | 2785*1628*2437 | 5300 | 석탄 가스 |
| G12V190ZLL-2 | 550 | 1000 | 10:01 | 12,60- 그래요 | 2785*1628*2437 | 5300 | 정유소 가스 |
| 12V190ZLM | 550 | 1500 | 10:01 | 12,60- 그래요 | 2785*1628*2437 | 5300 | 석탄 가스 |
| G12V190ZLT-2 | 600 | 1000 | 10:01 | 12,60- 그래요 | 2785*1628*2437 | 5300 | 천연가스 |
| 12V190ZLZ | 700 | 1500 | 10:01 | 12,60- 그래요 | 2785*1628*2437 | 5300 | 바이오가스 |
| G12V190ZLT | 800 | 1500 | 10:01 | 12,60- 그래요 | 2785*1628*2437 | 5300 | 천연가스 |
| 12V190ZLT | 800 | 1500 | 10:01 | 12,60- 그래요 | 2670*1588*2538 | 5300 | 천연가스 |
